紅外探測器采用吸頂式安裝方式，使用先進的信號分析處理技術，具有超高的探測和防誤報性能。紅外探測器安裝難？一份紅外探測器接線圖告訴你其實很容易！

一、紅外探測器主機側接線

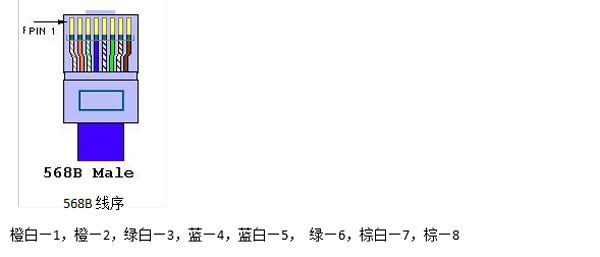

紅外探測器主機側接DI接口，主機側用水晶頭568B的線序，制作網線。

二、紅外探測器傳感器側接線

1、紅外探測器側：+12V—橙白，GND—藍白，ALARM（左）—GND短接，ALARM（右）—綠

2、紅外探測器 DELAY上的跳線帽 在23上。

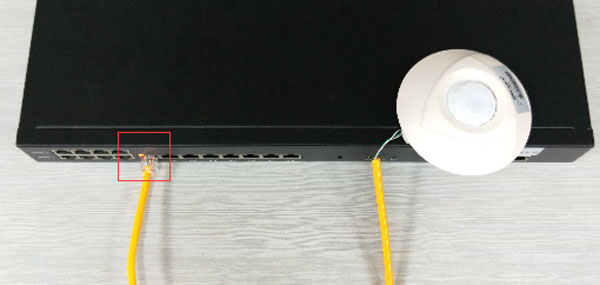

三、紅外探測器上電

1、通電后傳感器進入約60秒自檢狀態，紅色指示燈閃爍，指示燈熄滅，進入正常狀態

自檢完成后，觸發告警，紅色指示燈常亮。

未報警紅外探測器接到主機DI接口后，主機DI網口燈常亮。

2、紅外觸發報警后，指示燈常亮，主機DI接口網口燈熄滅。

紅外探測器接線圖讓你安裝更簡單！
