變電站是改變電壓、控制和分配電能的場所，發展方向是自動化、數字化、網絡化、智能化。本方案針對電力行業用戶的使用特點，利用電網現有的網絡資源，設計了集動力監控、環境監理、門禁系統、消防系統、視頻監控于一身的網絡化綜合管理系統。
在變電站新建、技術改造項目中，動力環境監控系統是核心子系統之一，招標文件對功能設計、結構、軟硬件配置、系統性能、技術參數、產品資質、解決方案有嚴格要求。本方案在數百個項目案例基礎上為集成商、工程商提供極具競爭力的投標解決方案。
| 序號 | 子系統 | 實現功能 |
|---|---|---|
| 一 | 系統功能 | 系統界面、來電自啟動、斷點續傳、權限管理、數據管理、報警管理、遠程管理、系統化聯動、在線維護、客擴充性 |
| 二 | 接入集中管理平臺 | 電力B接口、IEC61850或其他 |
| 三 | 市電監測 | 實時監測配電柜的各種電壓、電流、頻率、功率、開關狀態等參數，對各項參數多級告警設置，超出閥值告警 |

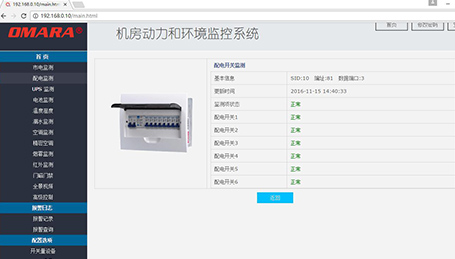

| 四 | 開關狀態監測 | 監測重要開關是否跳閘或斷電等狀態，當開關跳閘或斷電時，自動報警并記錄 |
| 五 | UPS電源監控 | 監控UPS所有狀態和參數 |
| 六 | 配電柜/列頭柜監控 | 對配電柜的智能儀表實施監測，包括電壓、電流、有功功率、無功功率、視在功率、功率因素等 |
| 七 | 蓄電池監測 | 監測蓄電池內阻、電壓、溫度、充放電電流等 |
| 八 | 精密空調檢測 | 實時監視精密空調壓縮機、風機、水泵、加熱器、加濕器、去濕器、濾網、回風溫度和濕度等的運行狀態與參數，并對精密空調實現遠程開關機的控制。對各項參數多級告警設置，超出閥值告警 |
| 九 | 溫濕度監控 | 實時顯示溫濕度，溫度過高、濕度過高、溫度過低、濕度過低報警。 |
| 十 | 漏水監測 | 機房地板下有大量的信號電纜和電源電纜，保證機房不受漏水影響。一旦發生漏水現象應及時報警。 |
| 十一 | 防雷監測 | 采用開關量采集模塊實時采集防雷器輸出的干接點信號，一旦防雷器出現故障，系統立即會報警，自動發出多媒體語音報警、電話語音報警、手機短信報警等，通知管理人員進行設備的維護。 |
| 十二 | 消防監控 | 限于消防法規，集成消防系統時只監測不控制 氣體消防系統提供輔助接點信號給監控系統，以用于反應報警狀態， 采用光電隔離模塊和開關量采集模塊將消防控制箱的報警變化信號送到監控服務器， 實時監測機房的消防報警情況。 |
| 十三 | 視頻監控 | 機房區配置攝像機進行視頻監控。支持多畫面瀏覽、錄像回放、視頻遠傳、觸發報警、球機控制、設備聯動等功能 |

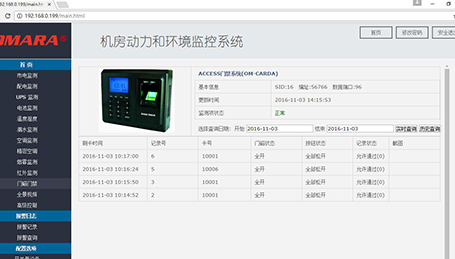

| 十四 | 門禁監控 | 實時記錄各機房人員出入的信息，進出數據歷史查詢，對持卡人進行授權，對門禁系統狀態進行監視和進行遠程開門控制。 |
| 十五 | 短信電話語音報警 | 對重要的報警信息實現短消息報警、電話報警、語音報警 |

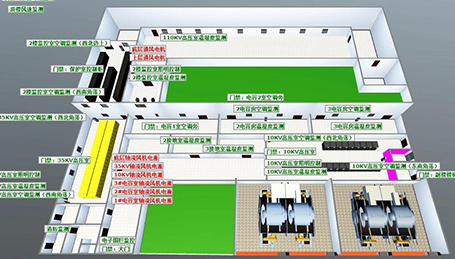

邁世電力變電站動力環境監控解決方案集軟硬件于一體，基于ARM架構、Linux操作系統，采用B/S模式，便捷的的嵌入式WEB服務方式，監控內容涵蓋電力變電站動力環境監控項目需求，基于上百個電力變電站動力環境監控方案，實現了集中實時監控、遠程運行管理、故障預警通知、歷史數據查詢、機房無人值守。

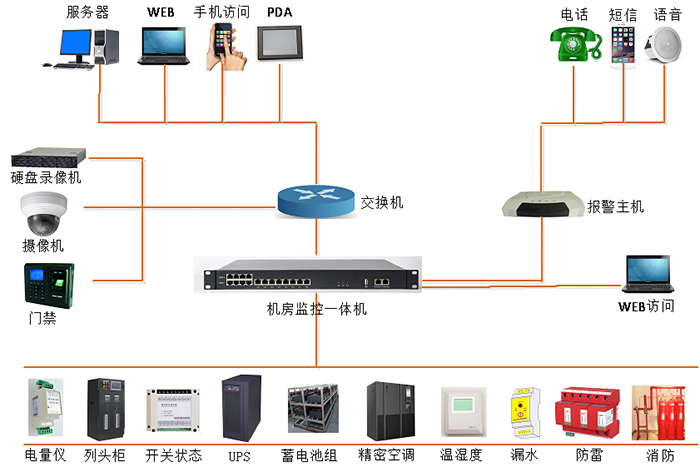

該方案以機房監控一體化主機為核心，構建了完整的變電站動力環監控系統，監控對象以RS485、RS232、TCPIP等方式直接接入主機，減少了中間環節，性能更穩定更可靠，成本更有優勢。既能作為一個獨立系統完成數據采集、存儲、分析、報警，同時也能聯網到上級集中管理平臺。
邁世電力變電站動力環境監控解決方案集軟硬件高度于一體，為變電站動力環境監控項目投標提供有競爭力的專業化解決方案，同時結合項目需求實施個性化定制、小批量生產，提供創新性方案。
適用于樞紐變電站、終端變電站、升壓變電站、降壓變電站、電力變電站、工礦變電站、鐵路變電站、110kV、66kV、35kV、10kV、6.3kV等電壓等級的變電站、變電所、箱式變電站。
本文標簽： 變電站監控系統 電力變電站動力環境監控系統 電力變電站動力環境監控方案
